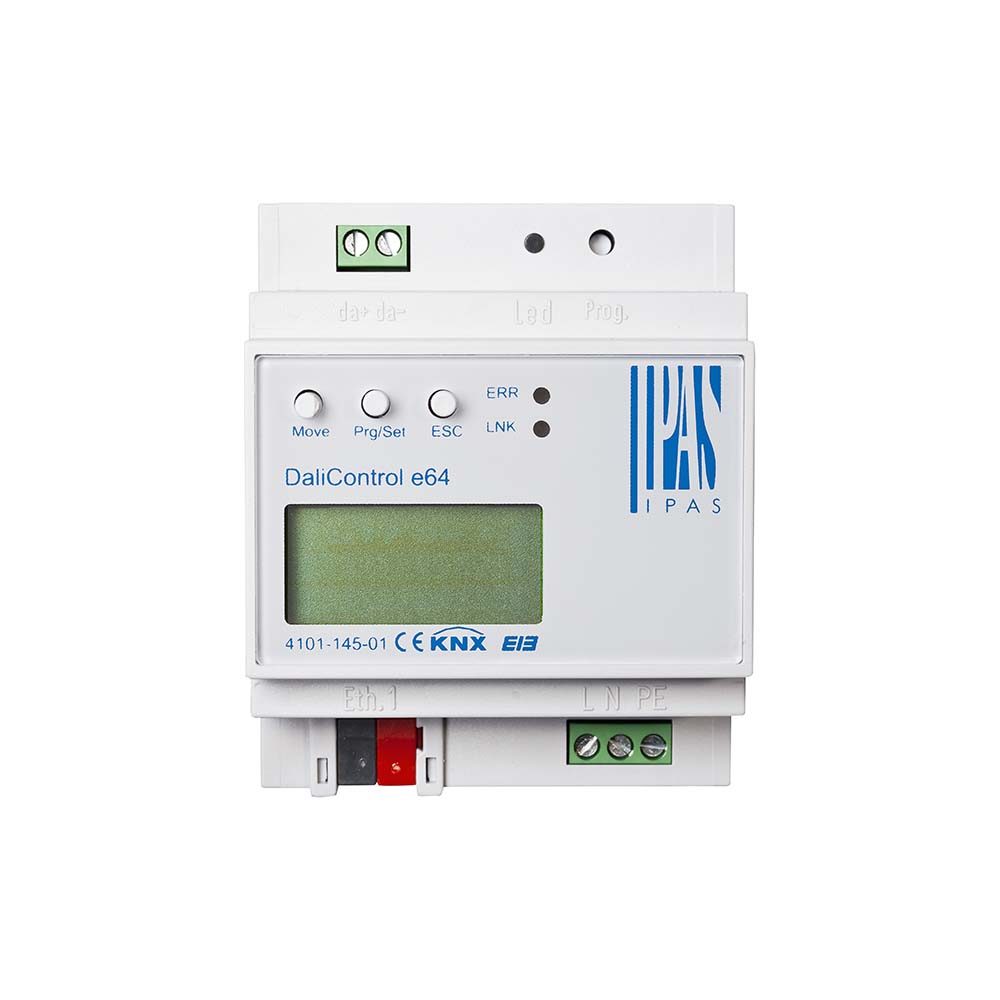

IPAS DaliControl e64

KNX - Dali gateway från tyska Ipas.

Kampanjpriser med extra höga rabatter gäller t.o.m. 2021.05.30

DALI-teknik

Den tvärfunktionella DALI-Bussen (DALI = Digital adresserbar belysningsgränssnitt) är ett system som används för att styra elektroniska förkopplingsdon (EKG) inom belysningsteknik. Specifikationerna för DALI-kommunikationsgränssnittet anges i den internationella normen EN62386. Precis som KNX-protokollet är DALI-protokollet standardiserat. DALI Association DiiA baserat i USA är den organisation som definierar och upprätthåller DALI-standarder. Individuella lampor och grupper

Traditionellt kontrollerar en DALI Master ett DALI-segment. Ett DALI-segment består av upp till 64 DALI-lampor som kan växlas och dimmas i upp till 16 grupper.

Installationssystem

I installationssystem där DALI-lampor styrs via KNX-installationen utgör DALI-KNX-gränssnittet DALI Master. Precis som KNX-bussen är DALI-bussen också en tvåtrådsbuss, vilket gör DALI-installationen mycket enkel.

DALI-installation

Ledningarna består av en 5-kärns kabel (vanligtvis 5 × 1,5 m² NYM), som ansluter alla 64 lampor parallellt. 3 kärnor, L, N och PE, används för energiförsörjningen och de återstående 2 kärnorna används för DALI-bussen.

Lampa / EKG-fel

En viktig fördel med DALI-teknik i motsats till KNX-belysningskontroll är rapportering och bekräftelse av lamp- eller EKG-fel från DALI-systemet. Denna information är av avgörande betydelse för driftsäkerhet och ljushantering.

DALI-enhetstyper definierar de specifika funktionerna och attributen för olika lampor. Följande är några av de vanligaste DALI-enhetstyperna:

DT-0 Den här enhetstypen är för lysrör

DT-1 är specifikationen för säkerhetsbelysning

DT-4 är enhetstypen för lågspänningshalogenlampor

DT-6 beskriver styrningen av LED-lampor

DT-8 är specifikationen för olika färgkontrollprocesser

För färgkontroll i DALI-system är följande definitioner för färgbeskrivning viktiga:

RGBWAF-färgkanaler

Med denna typ av färgkontroll baseras färguppfattningen på tillsatsblandningen av grundfärgerna röd, grön och blå. I teorin resulterar överlappningen av dessa färger i färguppfattningen "vit". I praktiska termer är det dock mycket svårt att skapa en ren vit ton. Av denna anledning kan en extra kanal för vit färg läggas till (RGBW). Enligt DALI-standarden EN 62386-209 kan upp till 6 kanaler (RGBWAF) användas för färguppfattning i denna modell. I praktiken används tre oberoende kanaler för att driva lamporna i rött, grönt och blått och en kanal för färgen vit. I samband med KNX kan många olika färger enkelt uppnås genom olika blandningsförhållanden.

HSV-färgkontroll

Ett alternativ till RGBW-färgutrymmet är färgdefinition baserad på nyans (H), mättnad (S) och ljusstyrka (V). Denna typ av färgdefinition föredras ofta för de konstnärliga aspekterna av färguppfattning och är tekniskt möjligt med bara tre objekt. Färgtonen ställs in som ett värde mellan 0 ° och 360 ° och når därför alla färger i färgcirkeln. Värdena för mättnad och intensitet (mörk fas) anges mellan 0 och 100%.

Tunable White

Under tusentals år har den mänskliga organismen vant sig vid en repetitiv daglig cykel: På natten är det mörkt och därmed är det dags för vår organisme att slappna av och återuppbyggas genom sömnen så att vi får ny energi till nästa dag. På morgonen när solen stiger upp och ljuset har en varm ton, står vi upp och gör oss redo för dagen. När solen är vid sin topp runt middagstid, kyls färgtemperaturen ner. När solen börjar röra sig mot horisonten på eftermiddagen börjar färgtemperaturen att stiga igen. Forskning har visat att den mänskliga organismen fungerar bäst om den utsätts för den naturliga färgtemperaturen under den specifika tiden på dagen. Med snabbt utvecklande LED-teknik är det nu möjligt att replikera den cykliska förändringen av ljusfärgtemperaturen i de rum där vi bor och arbetar. Det mycket lilla LED-formatet gör det möjligt att integrera två olika LED-typer, svalt vitt och varmt vitt, i ett hölje, vilket ger intrycket att en lampa avger två färgtemperaturer. I samband med en DALI-EKG blandas dessa två färgtemperaturer dynamiskt. Detta innebär att nästan vilken färgtemperatur som helst kan ställas in inom ett definierat intervall mellan t.ex. 2500 och 4500 Kelvin, helt enkelt genom att överföra en information, den önskade färgtemperaturen, till DALI EKG.

x / y Färgutrymme

Ett annat sätt att beskriva en färg är genom att definiera ett tredimensionellt färgutrymme. I detta färgutrymme gäller följande formel: x + y + z = 1. En enkel konvertering visar att x + y = 1-z. Så om x och y är kända, kan z enkelt beräknas. En vektor kan peka var som helst i färgutrymmet och därmed definiera färgen. Genom att bara definiera koordinaterna x och y krävs endast två informationsdelar för att beskriva en färg. Ljuskontrollprocesserna via färgtemperatur (Tunable White), RGBW och koordinaterna x / y har alla definierats av DIIA i den nya datapunkttypen 8. I praktiska termer minskar DALI DT-8 antalet erforderligt ljusstyrning kanalerna till ett minimum och därmed också minska kostnaderna. Enkel installation, låga kostnader per ljuskanal och de många och komplexa alternativen för att skapa anpassade ljusinställningar baserade på färg,

Det är nytt:

Med den nya firmwareversionen 3 finns nu datatyper också tillgängliga på KNX-sidan av DaliControl e64, vilket möjliggör kontroll av färgljus för enhetstyper 8 (DT8) i enlighet med DALI-standarden. Speciellt för följande färgmodeller finns motsvarande objekt tillgängliga på KNX-sidan:

Tunable White - färgtemperaturreglering med den nya KNX-objekttypen DPT 7.600

Ställ bara in ljusstyrkan i [%] och önskad färgtemperatur i [K]. Dessutom kan färgtemperaturområdet ställas in med standard 4Bit relativ dimning (DPT 3.7) eller absolut inställning (DPT 5.1).

HSV - Färger i färgcirkeln

Bestäm din färg på färghjulet och färgen blir verklighet. En vinkel mellan 0 och 360 ° (DPT5.3 vinkel) står för en färg. DaliControl e64 behöver inte mer information om en färg. Med mättnads- och dimningsvärdet kan färgcirkeln flyttas. Dessutom kan färgtemperaturområdet ställas in med standard 4Bit relativ dimning (DPT 3.7) eller inställning av absolutvärde (DPT 5.1).

RGBW - rätt färg med bara ett kommando

Det nya DPT 251.600, ett 6 byte-dataobjekt innehåller all färginformation. Dessutom kan färgtemperaturområdet ställas in via standard 4-bitars relativ dimning (DPT 3.7) eller via värdeinställning (DPT 5.1).

XY - den analytiska färgmodellen

Rymdkoordinater definierar en färg i rymden. Koordinaterna specificeras med hjälp av 2-byte-dataformatet DPT 7.1 i värdområdet från 0 till 65535.

DALI-konfiguration för alla krav

I KNX-världen är projektledaren alltid ETS. Tillämpningen av DaliControl e64 skapades med de modernaste utvecklingsverktygen. Device Control App (DCA) är metoden som ersätter plug-ins med ETS version 5 (eller högre). Bekväma gränssnitt gör DALI-konfigurationen enklare.

Men om du föredrar att konfigurera DALI när du är på farten med din smartphone eller surfplatta, kan du nu använda det förbättrade webbgränssnittet. Användarinloggningen använder nu Digest-autentisering för att logga in. KNX-grupper och DALI-EKG visas intuitivt i en tydlig matris. Tilldelningen av EKG till KNX-grupperna görs med enkla klick. Utan ETS och utan webbåtkomst kan EKG-länkar också skapas direkt på enheten med knappar.

Tidsberoende färgkontroll

Det är inte ovanligt att färggradienter ändras som en funktion av tiden. Sådana tidsplaner kan definieras direkt i DaliControl e64. Till exempel kan färgtemperaturen anpassas till den naturliga dagliga rutinen.

Ljusstämning med en knapptryckning

En mysig kvällstemning i vardagsrummet, accentuerat ljus på konstföremål eller helt enkelt trevligt ljus vid matbordet, scener i KNX skapar rätt belysningstemning individuellt och flexibelt. I den nya version 3 smälter KNX- och DALI-scener samman. Tidigare kunde scener som skapats i DaliControl e64 bara kallas upp via Dali-scennumret. Oberoende scenvärden kan nu öppna DALI-scenerna.

Effekter - återkommande processer

Effekter är speciella scener som definieras av pauser mellan händelser och till exempel ett specifikt dimningsbeteende hos armaturer. En effekt kan också konfigureras som en återkommande sekvens (endless loop). Denna exklusiva sekvensstyrning kan också enkelt implementeras med DaliControl.

Sändning - central drift

Varje KNX-integrator känner till centrala kommandon. I DALI-protokollet är sändningskommandot ett kommando som växlar centralt och oberoende av grupptilldelningar. I våra DaliControl-enheter kan DALI-sändningskommandon för på- och avstängning, värdeinställning, färgvärden (RGB eller HSV) och färgtemperatur nu också skickas via KNX-objekt. Sändning kräver inte DALI-tilldelning. RGB och Tunable White-grupper kan enkelt växlas centralt via sändning tillsammans med andra DALI-armaturer.

Data backup - en gång konfigurerad och säkerhetskopierad

En speciell funktion för systemintegratorn är säkerhetskopiering av data. KNX-konfigurationen är alltid en del av ETS. Detta innebär att ETS är konfigurationskopian. Den nya DCA-programmeringen utökar nu KNX-databackup till DALI-konfigurationen. Datalagring av DALI-konfigurationen från tidigare versioner kan också överföras till version 3 av DaliControl e64.

IPAS DaliControl - miljömedveten och hållbar

Byggnadsautomation är grunden för resursbesparande användning av energi. Optimerad värmekontroll, dagsljusstyrning och efterfrågningsorienterad ventilation är vanliga krav för automatisering för att driva byggnader effektivt och ekonomiskt. Med våra DaliControl-gateways fullbordar vi målet om resursbesparande energianvändning: Varje individuell DALI-förkoppling (EKG) kräver energi för drift. Detta inkluderar också felövervakning. Fel utvärderas emellertid inte när ballasten är avstängd. Därför tillhandahåller vi ett objekt i alla våra DaliControl-gateways som stänger av EKG-spänningen för en Dali-grupp som är ansluten via ett kopplingsaktuator när DALI-gruppen är avstängd.

Driftsätt - rätt ljus för alla situationer

DaliControl e64 möjliggör olika funktioner i en grupp beroende på så kallade driftsätt. Belysningsgrupper som tilldelas nattdrift, till exempel, växlas med lägre dimningsvärden i detta läge. Ett timerprogram kan aktivera nattdrift. På liknande sätt kan händelser definieras som växlar grupper i panik eller kontinuerlig drift i en specifik inställning.

Upptäck fel - öka driftsäkerheten

En speciell egenskap hos DALI-tekniken är den systemrelaterade upptäckten av lamp- och EKG-fel. I våra DaliControl-enheter använder vi dessa funktioner för att ge ytterligare information om belysningssystemets status. Förutom typen av fel tillhandahåller vi objekt via felhastigheten på grupp- och EKG-nivå samt drifttimmarna för enskilda armaturer. Denna information kan sedan enkelt bearbetas i vårt CBSE DALI-belysningshanteringssystem.

Ljushantering i samband med IPAS-visualiseringssystemet ComBridge Studio Evolution

En speciell applikation kommer från IP-gränssnittet i DaliControl e64 i samband med ComBridge Studio Evolution. Om du behöver all information som DaliControl e64 kan ge kommer du snabbt över 500 objekt per DaliControl e64. Ofta behövs flera DaliControl e64-gateways i ett projekt. Om all denna information ska överföras via KNX-bussen kan den ökade busstrafiken försämra kommunikationen.

ComBridge Studio Evolution Dali Management Tool har utvecklats speciellt för att läsa de många hanteringsinformationen över IP direkt från DaliControls e64 och lagra den i den interna databasen. Detta innebär att de ökade kraven som ställs på belysningshantering lätt kan representeras utan att det påverkar installationsbussystemets stabilitet. Vårt mallkoncept tillåter också extremt tidsbesparande konfiguration. Följande jämförelse illustrerar fördelarna: 3 till 4 KNX-objekt per EKG resulterar i 256 objekt per gateway (utan kopplingsfunktioner). Med till exempel 30 DaliControl e64 finns det cirka 7500 datapunkter, med hänsyn till att inte all information krävs. Om all denna information ska visas i visualiseringssystemet och det antas att cirka 2 minuter krävs per datapunkt för konfigurationen krävs cirka 250 timmar endast för visualisering av tillstånden. Om du också behöver 2 minuter för att konfigurera en IP-adress reduceras denna ansträngning till en timme om du använder ComBridge Studio Evolution Dali Management Tool. Här är bara IP-adressen för DaliControl e64 konfigurerad och all information är förberedd och tillgänglig i CBSE-visualiseringssystemet.

En annan funktion av DALI Management Tool är utvärderingen av testresultaten för batteridriven säkerhetsbelysning. DaliControl e64 utför lamp-, batteri- och funktionstester enligt specifikationerna. CBSE Dali Management Tool lagrar dessa resultat i sin egen databas så att de kan hämtas som en rapport när som helst. Systemlösningen som består av DALI-system med DaliControl e64 och CBS DALI Management Tool representerar således en komplett lösning för batteridrivna nödbelysningssystem.

Installation

Toppskyddsanordningen med fyra underenheter ansluts till KNX-bussen via KNX-bussanslutningen. Dessutom kräver enheten 230 V AC-matningsspänning. DALI-bussen, som är ansluten till upp till 64 DALI-armaturer i DALI-segmentet, är ansluten till två skruvplintar. DaliControl e64 kan dessutom anslutas till Ethernet via en CAT 5-anslutning. Detta innebär att DaliControl e64 webbserver kan nås via ett nätverk.
