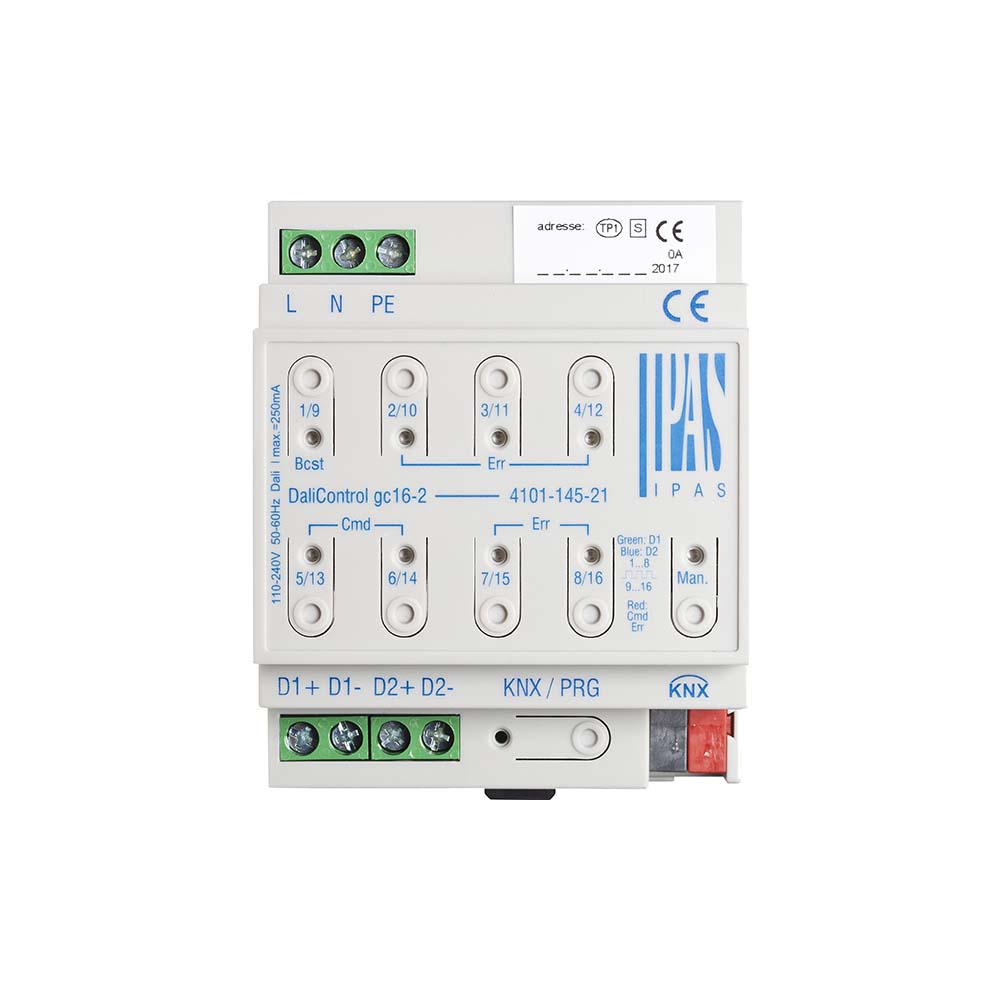

IPAS DaliControl gc16-2

KNX - Dali gateway från tyska Ipas

Kampanjpriser med extra höga rabatter gäller t.o.m. 2021.05.3

DaliControl gc16-2 kan styra 2 DALI-segment. 64 DALI-lampor kan anslutas till varje segment. DALI-lamporna som är anslutna till ett segment kan tilldelas 16 olika grupper. Detta innebär att DaliControl gc 16-2 har två oberoende DALI-mästare som styrs via KNX-busskoppling i en enhet.

DALI-teknik

Den tvärfunktionella DALI-Bussen (DALI = Digital adresserbar belysningsgränssnitt) är ett system som används för att styra elektroniska förkopplingsdon (EKG) inom belysningsteknik. Specifikationerna för DALI-kommunikationsgränssnittet anges i den internationella normen EN62386. Precis som KNX-protokollet är DALI-protokollet standardiserat. DALI Association DiiA baserat i USA är den organisation som definierar och upprätthåller DALI-standarder. Individuella lampor och grupper

Traditionellt kontrollerar en DALI Master ett DALI-segment. Ett DALI-segment består av upp till 64 DALI-lampor som kan växlas och dimmas i upp till 16 grupper.

Installationssystem

I installationssystem där DALI-lampor styrs via KNX-installationen utgör DALI-KNX-gränssnittet DALI Master. Precis som KNX-bussen är DALI-bussen också en tvåtrådsbuss, vilket gör DALI-installationen mycket enkel.

DALI-installation

Ledningarna består av en 5-kärns kabel (vanligtvis 5 × 1,5 m² NYM), som ansluter alla 64 lampor parallellt. 3 kärnor, L, N och PE, används för energiförsörjningen och de återstående 2 kärnorna används för DALI-bussen.

Lampa / EKG-fel

En viktig fördel med DALI-teknik i motsats till KNX-belysningskontroll är rapportering och bekräftelse av lamp- eller EKG-fel från DALI-systemet. Denna information är av avgörande betydelse för driftsäkerhet och ljushantering.

DALI-enhetstyper definierar de specifika funktionerna och attributen för olika lampor. Följande är några av de vanligaste DALI-enhetstyperna:

DT-0 Den här enhetstypen är för lysrör

DT-1 är specifikationen för säkerhetsbelysning

DT-4 är enhetstypen för lågspänningshalogenlampor

DT-6 beskriver styrningen av LED-lampor

DT-8 är specifikationen för olika färgkontrollprocesser

För färgkontroll i DALI-system är följande definitioner för färgbeskrivning viktiga:

RGBWAF-färgkanaler

Med denna typ av färgkontroll baseras färguppfattningen på tillsatsblandningen av grundfärgerna röd, grön och blå. I teorin resulterar överlappningen av dessa färger i färguppfattningen "vit". I praktiska termer är det dock mycket svårt att skapa en ren vit ton. Av denna anledning kan en extra kanal för vit färg läggas till (RGBW). Enligt DALI-standarden EN 62386-209 kan upp till 6 kanaler (RGBWAF) användas för färguppfattning i denna modell. I praktiken används tre oberoende kanaler för att driva lamporna i rött, grönt och blått och en kanal för färgen vit. I samband med KNX kan många olika färger enkelt uppnås genom olika blandningsförhållanden.

HSV-färgkontroll

Ett alternativ till RGBW-färgutrymmet är färgdefinition baserad på nyans (H), mättnad (S) och ljusstyrka (V). Denna typ av färgdefinition föredras ofta för de konstnärliga aspekterna av färguppfattning och är tekniskt möjligt med bara tre objekt. Färgtonen ställs in som ett värde mellan 0 ° och 360 ° och når därför alla färger i färgcirkeln. Värdena för mättnad och intensitet (mörk fas) anges mellan 0 och 100%.

Tunable White

Under tusentals år har den mänskliga organismen vant sig vid en repetitiv daglig cykel: På natten är det mörkt och därmed är det dags för vår organisme att slappna av och återuppbyggas genom sömnen så att vi får ny energi till nästa dag. På morgonen när solen stiger upp och ljuset har en varm ton, står vi upp och gör oss redo för dagen. När solen är vid sin topp runt middagstid, kyls färgtemperaturen ner. När solen börjar röra sig mot horisonten på eftermiddagen börjar färgtemperaturen att stiga igen. Forskning har visat att den mänskliga organismen fungerar bäst om den utsätts för den naturliga färgtemperaturen under den specifika tiden på dagen. Med snabbt utvecklande LED-teknik är det nu möjligt att replikera den cykliska förändringen av ljusfärgtemperaturen i de rum där vi bor och arbetar. Det mycket lilla LED-formatet gör det möjligt att integrera två olika LED-typer, svalt vitt och varmt vitt, i ett hölje, vilket ger intrycket att en lampa avger två färgtemperaturer. I samband med en DALI-EKG blandas dessa två färgtemperaturer dynamiskt. Detta innebär att nästan vilken färgtemperatur som helst kan ställas in inom ett definierat intervall mellan t.ex. 2500 och 4500 Kelvin, helt enkelt genom att överföra en information, den önskade färgtemperaturen, till DALI EKG.

x / y Färgutrymme

Ett annat sätt att beskriva en färg är genom att definiera ett tredimensionellt färgutrymme. I detta färgutrymme gäller följande formel: x + y + z = 1. En enkel konvertering visar att x + y = 1-z. Så om x och y är kända, kan z enkelt beräknas. En vektor kan peka var som helst i färgutrymmet och därmed definiera färgen. Genom att bara definiera koordinaterna x och y krävs endast två informationsdelar för att beskriva en färg. Ljuskontrollprocesserna via färgtemperatur (Tunable White), RGBW och koordinaterna x / y har alla definierats av DIIA i den nya datapunkttypen 8. I praktiska termer minskar DALI DT-8 antalet erforderligt ljusstyrning kanalerna till ett minimum och därmed också minska kostnaderna. Enkel installation, låga kostnader per ljuskanal och de många och komplexa alternativen för att skapa anpassade ljusinställningar baserade på färg,

Allmän användning

IPASDaliControl gc16 är en enhet som används för att styra EKG med ett DALI-gränssnitt (i enlighet med EN 62386) via KNX installationsbuss. Enheten omvandlar switch- och dim-kommandon från det anslutna KNX-systemet till DALI-telegram och statusinformation från DALI-bussen till KNX-telegram. DaliControl gc16 är en så kallad kategori 1-enhet (enligt EN 62386-103). Detta innebär att enheten endast får användas i DALI-segment med anslutna EKG och inte med andra DALI-styrenheter inom segmentet (ingen multimasteroperation). Den erforderliga strömförsörjningen för upp till 64 anslutna EKG kommer direkt från DaliControl gc16. Ytterligare en DALI-strömförsörjning krävs inte och är inte tillåten.

Enheten levereras i ett 4TE brett DIN Rail-hölje så att det kan integreras direkt i nätdistributionslådan.

funktioner

Förutom den rena gateway-funktionen erbjuder DaliControl gc16 också många ad-extrafunktioner: - Adressering av upp till 16 DALI-grupper - Flexibelt DALI-idrifttagningskoncept i ETS5

Färgat ljusstyrning med hjälp av enhetstyp 8 EKG Färgat ljusstyrning beroende på EKG-undertyp: Färgtemperatur (DT-8 Subtyp Tc) XY-färg (DT-8 Sub-Type XY) RGB (DT-8 Sub- Typ RGBWAF) HSV (DT-8 undertyp RGBWAF) RGBW (DT-8 undertyp RGBWAF) DT-8 undertyp PrimärN stöds inte.

- Stöd för tidsplaneringsprogram för att styra grupper enligt värden och / eller färg. - Olika driftlägen såsom permanent läge, nattläge eller stair- fallet läge - Integrerat drifttimmar räknare för varje grupp med ett alarm för när maximal livslängd har uppnåtts - Individuell felidentifiering med föremål för varje ljus / EKG - Komplex felanalys på grupp- / enhetsnivå med antal fel och beräkningar av felhastighet - Övervakning av tröskelvärden med individuellt konfigurerbara tröskelvärden - Scenmodul för omfattande scenprogrammering - "Snabb utbytesfunktion" för enkel utbyte av enskilda felaktiga EKG - Manuell styrning av grupp- och sändningstelegram via kontrollknappar på enheten (se bruksanvisning för applikationsprogrammet) - Signalering av ett felstatus via lysdioder på enheten (se beskrivning av applikationsprogrammet)

DALI-enheter för enskilda batteriläddningsljus av enhetstyp DT-1 kan läsas av DaliControl gc16 och kopplas och styras via DALI-telegram. DALI-kommandon för att starta och exportera testresultaten stöds dock inte. Vi rekommenderar att du använder DaliControl e64 för DT-1-enheter.

Den speciella ytan för konfiguration av DALI-segment är utformad som DCA (Device Control App) för ETS5. Kom ihåg att installera motsvarande ETS-App utöver produktdatabasen knxprod. Etsapp kan laddas ner på IPAS-webbplatsen eller från Konnex.
